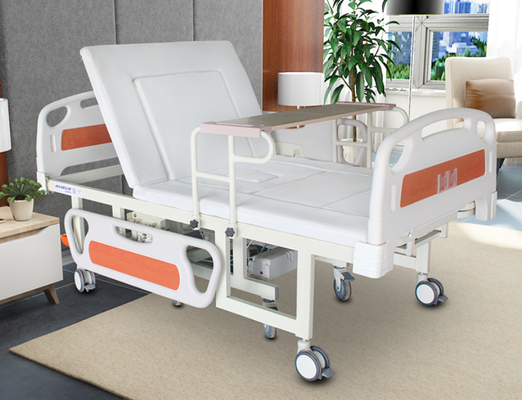

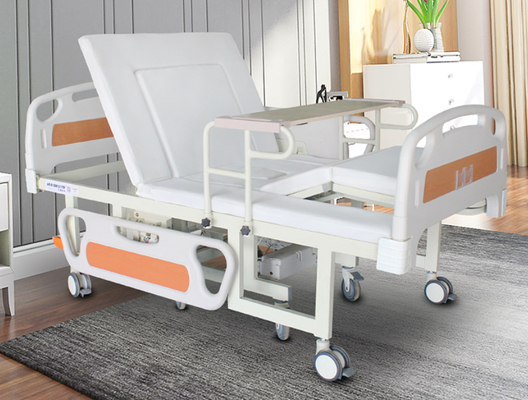

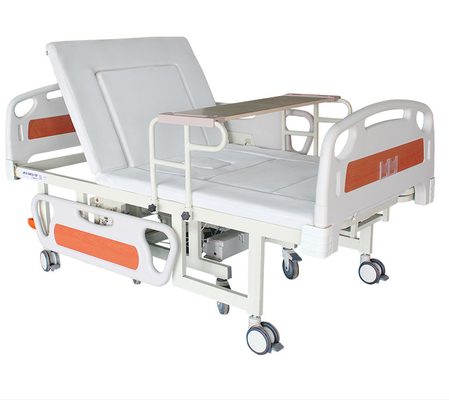

Cama de cuidado eléctrica casera con blanco desmontable de la silla de ruedas de la cuña

Cama de cuidado eléctrica casera con blanco desmontable de la silla de ruedas de la cuña

Ⅰ. Introducción

Para aliviar el dolor físico a largo plazo y la tensión psicológica del paciente causados por el fracaso de la autosuficiencia, y mejorar confianza en sí mismo paciente, hemos mejorado en base de cama de cuidado multifuncional para diseñar más “cama multifuncional humanizada del cuidado de la silla de ruedas”. Combinamos la función de la silla de ruedas con la cama de cuidado. La silla de ruedas se puede separar de la cama de cuidado en base de funciones tales como aumento y baja del resto del respaldo y de pierna, del etc. Este aumento el espacio de la actividad de los pacientes, que alivian la presión de cuidado.

Ⅱ. Aplicación del grupo

Utilizado principalmente para los pacientes con el hemiplegia, debilidad muscular, lesión de la médula espinal del punto bajo y del grado del medio, fracturas, quemaduras, hyposthenia y otras razones que no pueden ser independientemente autosuficiencia.

Ⅲ. Especificaciones

1. Nombre de producto: Cama multifuncional del cuidado de la silla de ruedas

2. Tamaño del producto:

3. Modelo del producto: Tipo eléctrico yo tipo eléctrico II

4. Materiales del producto: acero en frío

5. Indicadores técnicos del regulador

6.Specifications de funciones:

lista 7.Packing

Diagrama del regulador de la cama del oficio de enfermera de la silla de ruedas

1. Instale los echadores de la cama

Ajuste la altura de echadores para hacer la cama y la silla de ruedas en el mismo nivel.

2. Motor del reset

Gire el motor y el poder electromágnetico de la cerradura, y la prensa S1, S2 y botón del receptor inalámbrico por 3 segundos de terminar el reset.

Funciones de reset:

Después de que el sistema se accione encendido por primera vez, el sistema necesita ser reset.

En el estado del reset de sistema, la prensa S1 o el S2, M1, caída del M2 al extremo, se termina el reset. En el estado del reset de sistema, cuando se presionan los otros botones, el zumbador emitirá un sonido breve y agudo, y cuando está lanzado, el zumbador parará el emitir un sonido breve y agudo.

El entrar reajustó el estado: Cuando el M1 está en la posición de 5m m, la prensa y sostiene el botón del plumón por 5 segundos, el zumbador emitirá un sonido breve y agudo y el sistema incorporará el estado del reset.

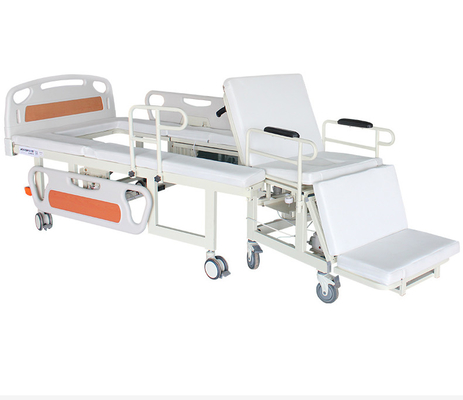

3. Cómo separar la silla de ruedas

Paso 1: Gire la cerradura de seguridad y guárdela encendido.

Paso 2: Cuando la cerradura de seguridad está prendido, presione la parte posterior que aumenta el botón en el teledirigido hasta que hasta el ángulo apropiado.

Paso 3: Gire el botón de cerradura electromágnetico y la silla de ruedas será eliminada.

4. Funciones comunes

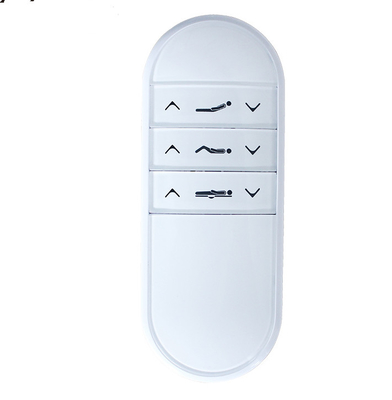

S1: M1 subida S2: M1 abajo

(M1 abajo hasta 20m m, automáticamente abajo al extremo, sube hasta 5m m)

S3: Subida S4 del M2: M2 abajo

S5: M3 subida S6: M3 abajo

Ⅵ. Protección del sobrecalentamiento y de la sobreintensidad de corriente

Protección actual: 6-7A

Valor de la protección del sobrecalentamiento: 75 ° C

Recaliente el valor de la recuperación de la protección: 45 ° C

Ⅶ. Carga y descarga de la batería de almacenamiento

1. Función de carga: Tape en la batería, después de dar vuelta en la CA, si el voltaje de la batería no es lleno (IE menos que 29V), la batería incorpora el estado de carga. Si la batería en el estado anterior es llena, el voltaje necesita ser más bajo que 23.5V comenzar a cargar. Después de cargar durante unos minutos, pruebe el voltaje a través de la batería y el voltaje debe ser alto. Cuando la batería es llena, el voltaje del LM317 es “0V”.

2. Descarga de funciones

Apague la corriente ALTERNA, actúe cualquier botón, el motor correspondiente será corrido; cuando se reduce alrededor 20V al ± 1V, dé vuelta de la función de la descarga de la batería.

Ⅷ. Métodos de la operación

1. Función de aumento trasera

Método 1: La cama no está en el estado volcado, prensa S1, las subidas traseras del marco; la prensa S2, el marco trasero desciende y vuelve a la posición horizontal.

2. pierna que aumenta y que baja la función

Cuando la cama no está en el estado volcado, la prensa S3 para aumentar la pierna; prensa S4 para bajar la pierna.

En el estado de bajar las piernas, es más conveniente separar la silla de ruedas para tener comida y para dar une vuelta.

3. Función de la cómoda

Empuje la silla de ruedas sobre el retrete y pulse la tecla S5 para abrir el agujero. Después de la excreción, el botón S6 se utiliza para cerrar el agujero.

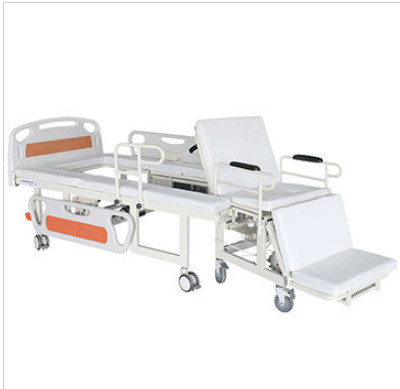

4. Operación de la separación de la cama y de la silla de ruedas

Paso 1: Gire la cerradura de seguridad y guárdela encendido.

Paso 2: Cuando la cerradura de seguridad está prendido, presione la parte posterior que aumenta el botón en el teledirigido hasta él hasta el ángulo apropiado.

Paso 3: Gire el botón de cerradura electromágnetico y la silla de ruedas será eliminada.

Ⅸ. Advertencia

1. Se prohíbe estrictamente tapar y desenchufar los cables de conexión para evitar daño al sistema de control.

2. Cuando la batería del teledirigido es baja, el motor puede no correr suavemente.

3. La altura de la silla de ruedas se puede ajustar por los echadores (la altura puede ser ajustada de modo que la silla de ruedas sea substancialmente paralela a la cama).

4. Cuando la silla de ruedas se empuja en la cama, los apoyabrazos de la silla de ruedas deben ser quitados.

Ⅹ. Mantenimiento

1. Cuando el producto es parado, estar seguro de cortar la corriente.

2. Mantenga el producto seco y ventilado.

3. Regularmente control las piezas de la nuez, del perno de bisagra y del carril lateral en cada parte a evitar aflojamiento.

4. El marco se hace del acero en frío y a través de la capa del polvo. No rasguñe la superficie con los materiales duros. No utilice los solventes corrosivos de la ácido-base para limpiar. Detergente neutral del uso a limpiar.

Ⅺ. servicio de la Después-venta

1. 5 años de garantía libre para el marco de la cama, mantenimiento permanente.

2. garantía libre para el motor, mantenimiento permanente de 1 año.

3. garantía libre de 1 año para el cabecero, tope del rodillo, echadores, carril lateral, mantenimiento del curso de la vida.

Ningún aviso usted si hay algunas mejoras técnicas y ajustes estructurales locales.
